濟（jì）南MD传媒视频新聞中心（xīn）包含公司動態、公告（gào）、產品新聞等多種模塊（kuài），為您（nín）展示最新、最（zuì）全的企業資訊，讓您了解更多包裝檢測行業的最新技術。
LabthinkMD传媒视频擁有完善（shàn）的服務體係，百餘人的專業服（fú）務團隊，能（néng）以多種（zhǒng）語言通過電話、網絡、移動（dòng）平台、現場（chǎng）等多種途徑為全球用（yòng）戶（hù）提供真誠、專業、及（jí）時、持續的服務和技術（shù）支持。
| 摘要 | 采用表麵印刷工藝的軟塑包裝的油墨層在包裝袋表麵的附著牢度（dù）是關係到印刷字跡、圖案是否易發生脫落的重要因素。本文通過對某速凍產品包裝薄膜表麵墨層結合牢度的（de）檢測，介（jiè）紹了一種驗證包裝印刷質量（liàng）的試驗方法（fǎ），並對試驗（yàn）過程、LabthinkMD传媒视频BLJ-02圓盤剝離試驗機和YGJ-02膠粘帶壓輥機等試驗（yàn）設備進行了簡單的描述，為企業檢驗包材（cái）的印刷效果提（tí）供（gòng）參（cān）考。 |
|---|---|
| 關鍵字 | 表（biǎo）麵印（yìn）刷,軟塑包裝,墨層結（jié）合牢度,圓盤（pán）剝離試驗機,膠粘（zhān）帶壓輥機,單層薄（báo）膜,墨層脫落（luò） |
| 文檔 | 點擊查看PDF文檔 |
1、意（yì）義
常見的軟塑（sù）包裝袋包括單層薄膜、複合薄膜（mó）兩種，印刷方式包括表印和裏印。對於單層薄（báo）膜類軟塑包裝來說（shuō），印刷的質量尤為重要，這是因為單層膜的印刷層通常是（shì）暴露在外麵的，受外界環境的影響較大，若（ruò）印刷用油墨在（zài）薄膜表麵的結合牢度較差（chà），則在（zài）成品包裝的運輸、銷售過程中受外力摩（mó）擦、揉搓時油墨層易被磨花（huā），或發生（shēng）脫落，不僅會降低所包裝（zhuāng）的產品在消費者心目中的形象，而且可能會丟失如生產日期、保質期、保存方法等重要信（xìn）息，給消費者的（de）購買或使用過程帶來不便。因此，提高印刷油墨在包裝表麵的結合牢度（dù），加強對印刷（shuā）層位於薄膜表麵類包材墨層結合牢度的（de）檢測，是（shì）防止墨層磨花、脫落的（de）重要舉措。

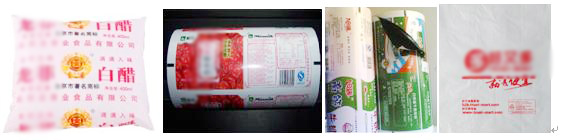

圖1 常見的表（biǎo）麵印刷的軟塑包（bāo）裝
2、檢測依據
墨層結合牢（láo）度試驗可參考標準為GB/T 7707-2008《凹版裝潢印刷品》中（zhōng）5.7條中的相（xiàng）關規定。
3、檢測樣品
某速凍（dòng）食品（pǐn）包裝用單層軟（ruǎn）塑包（bāo）裝袋。
4、檢測設備
本文利（lì）用濟南MD传媒视频機電技術有限公司自主研發生產的BLJ-02圓盤剝離試驗機和YGJ-02膠粘帶壓輥機對（duì）樣品的墨層結合牢度進行測試（shì）。

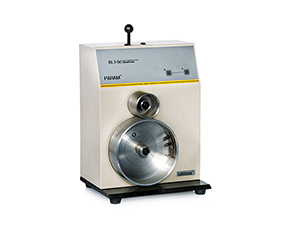

圖2 BLJ-02圓盤剝離試驗機

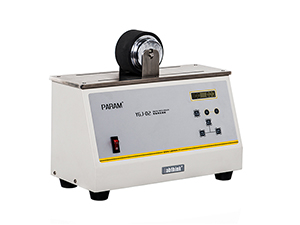

圖3 YGJ-02膠粘帶壓輥機
4.1 試驗原理
本試驗的（de）基本原理是將符合要求的膠粘帶粘貼在試樣的油墨印刷麵，以標準荷重、滾壓次數和滾壓速度對粘貼在一起的膠粘（zhān）帶和試樣進行滾壓，放置一段時間（jiān）後，在一定的壓力下對試樣和膠粘帶進行剝（bāo）離，查看試樣表麵油墨（mò）層的脫落（luò）情況，從而對試樣印刷層的結合牢度（dù）進行分析。
4.2 適用範圍
(1)本文中涉及的檢測設備除可用於（yú）塑料薄膜印刷（shuā）品、玻璃紙印刷品（pǐn）等試樣的墨層結合牢度（dù）的測試外（wài），還可以用於真空鍍鋁（lǚ）膜、塗（tú）布薄膜等材料的（de）鍍鋁層、塗布層附著狀態的測試（shì）。
(2)本文中涉及的檢測設備符合GB/T 7707、JISC2107、JIS Z0237等多項國家和國際標準。
4.3 設備（bèi）參數
(1) BLJ-02圓（yuán）盤（pán）剝離試（shì）驗機
l 盤間壓力為100 N，剝離速度（dù）為0.8 m/s。
l 剝離（lí）角度和速度嚴（yán）格按照國家（jiā）標準進（jìn）行設（shè）計，有效地（dì）確保了檢（jiǎn）測數據的可靠性和通用（yòng）性。
l 試驗結束自動報警提示，保證用戶的操作安全。
l 係統由微（wēi）電腦控製，搭配（pèi）PVC操作麵板和液晶（jīng）顯示屏，方便用戶快速便捷地進行（háng）試驗操作和數據（jù）顯示。
(2) YGJ-02膠（jiāo）粘帶壓輥（gǔn）機
l 滾壓速度為300 mm/min，壓輥荷重為20 N ± 0.5 N，滾壓次數（shù）為3次。
l 壓輥的質量、附著橡膠的（de）厚度、硬度嚴格按照國家標準進行設計，有效地確保檢測數據的準確性和通用性。
5、試驗過（guò）程
(1)將膠粘帶粘貼（tiē）在試樣待測的印刷麵上。
(2)將上述試樣置於膠帶壓輥機上往返滾壓3次，放置10min。
(3)試樣的一端夾在A盤(直徑較大的（de）盤（pán）)上，露頭的膠帶固定在B盤上。
(4)啟動圓盤剝（bāo）離試驗機，A盤則以（yǐ）0.8m/s的速度揭開膠帶。
(5)取（qǔ）下試樣，將半透明毫米格紙覆（fù）蓋在試樣的被測試部分，分別數出油墨層所占的格數A1和脫落處油墨層所占的格數A2。
(6)計算墨層（céng）結合牢度[A1/(A1+A2)]。
6、試驗結果
試樣的墨層出現了脫落，所測試（shì）得出（chū）的墨層結合牢度為96%。
7、結論
墨層結合牢度（dù）是表征油墨層是否易發生脫（tuō）落的物理指標，是評價印刷製品（pǐn）印刷質（zhì）量的重要的性能指標（biāo）。聯合使用LabthinkMD传媒视频BLJ-02圓盤剝離試驗機和YGJ-02膠粘帶壓輥機，可（kě）以很（hěn）好的檢測印刷品的墨層結合牢度，且測試過程簡單，試（shì）驗結果準確、可靠。LabthinkMD传媒视频始終致力於為全球客戶提供專（zhuān）業的包裝檢測設備與檢測服務，涉及的包裝性能涵蓋了（le）阻隔性、柔韌性、抗衝擊性能、抗（kàng）穿刺性能、熱封性能、密封性能、溶劑（jì）殘留、蒸發殘渣等，相關（guān）的（de）設備信息和服務內容您可直接致電0531-85068566谘詢。愈了解，愈（yù）信任！濟（jì）南MD传媒视频機電技術有限（xiàn）公司願借此與行業中（zhōng）的（de）企事業單位增進技（jì）術交流與合（hé）作。
