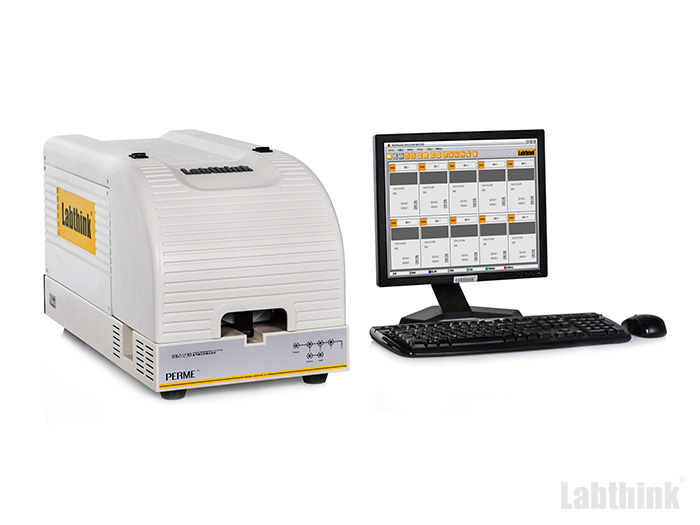

OX2/230 氧氣透過率測試係統

技術指標

指標	薄膜測試	容器測試（另購）
測試範圍	0.01～6500 cm3/(m2·d)（常規） 0.07～65,000 cm3/(m2·d)（可選）	0.0001～60 cm3/(pkg·d)
試樣數量	1～3 件（數據各自獨立）
分辨率	0.001 cm3/(m2·d)	0.00001 cm3/(pkg·d)
試驗溫度	15℃～55℃（常規）
控溫精度	±0.1℃（常規）
試驗濕度	0%RH、35%RH～90%RH
控濕精度	±1% RH
試驗氣體	O2、空氣等（氣源用戶自備）
測試麵積	50 cm2	/
試樣厚度	≤3 mm （其他厚度要求可定做）	/
試樣尺寸	108 mm × 108 mm	控溫1個容器：小於Ф150 mm，高度小於380 mm
		控溫3個容器：小於Ф100 mm，高度小於380 mm
		非控溫尺寸不限
載氣	99.999%高純氮氣或含氫2%的氮氣（氣源用戶自備）
氣源壓力	≥0.28 MPa
接口尺寸	1/8英寸金屬管
外形尺寸	690 mm (L) × 350 mm (W) × 360 mm (H)
電源	220VAC 50Hz / 120VAC 60Hz
淨重	70 kg

測試原理和標準

測試原理

OX2/230采用等壓法測試原理，將預先處理好的試樣夾緊於測試腔之間，氧氣或空氣在薄膜的一側流動，高純氮氣在薄膜的另一側流動。氧氣分子穿過薄膜擴散到另一側中的高純氮氣中，被流動的氮氣攜帶至傳感器。通過對傳感器測量到的氧氣濃度進行分析，從而計算出氧氣透過率等參數。對於包裝容器而言，高純氮氣在容器內流動，空氣或高純氧氣包圍在容器的外側。

標　　準

該儀器滿足多種國家和國際標準：
ISO 15105-2、GB/T 19789、ASTM D3985、ASTM F2622、ASTM F1307、ASTM F1927、JIS K7126-2、YBB 00082003

測試應用

基礎應用	薄膜	適用於各種塑料薄膜、塑料複合薄膜、紙塑複合膜、共擠膜、鍍鋁膜、鋁箔、鋁箔複合膜等膜狀材料的氧氣透過率測試
	片材	適用於各種工程塑料、橡膠、建材等片狀材料的氧氣透過率測試，如PP片材、PVC片材、PVDC片材等
	容器	用於塑料、橡膠、紙、紙塑複合、玻璃、金屬等材料做成的瓶、袋、罐、盒、桶的氧氣透過率測試，如可樂瓶、花生油桶、利樂包裝、真空包裝袋、金屬三片罐、塑料化妝品包裝、牙膏軟管、果凍杯、酸奶杯等

擴展應用	容器封蓋	用於各種容器封蓋的密封性能測試
	太陽能背板	適用於太陽能背板的氧氣透過率測試
	塑料管材	用於各種材料管子的氧氣滲透試驗，如PPR管材
	醫藥泡罩	用於醫藥泡罩整體氧氣透過率的測試
	汽車油箱	塑料油箱以其質量輕、緩衝震動、易於成型等優點在汽車上大量應用，但其對燃油的阻隔性能至關重要，本設備可提供塑料燃油箱的阻隔性測試
	電池塑料外殼	電瓶內裝有電解液，電瓶的塑料外殼的阻隔性能直接影響電瓶的壽命，本設備可用於電瓶的塑料外殼的阻隔性試驗
	紅酒瓶	適用於紅酒瓶的氧氣透過率測試

產品特點

專　　業

OX2/230是一款專業用於薄膜測試和容器測試的氧氣透過率（OTR）測試係統；支持三種不同的試驗模式，可同時滿足高、中、低不同阻隔性質材料的測試要求；係統內置的高精度氧氣傳感器，不僅可以提供超寬的測試範圍（0.01～65,000 cm³/m²·d），還具有超長的使用壽命。

寬範圍、高精度溫濕度控製，試樣雙側均可加濕，輕鬆實現非標測試

壓力補償技術進一步保證了試驗結果的高精度和可重複性

人工、比例、循環三種試驗模式為不同阻隔性質的材料提供了合適的檢測方法

催化除氧裝置可以有效的降低由係統和載氣中殘留氧造成的誤差，提高測試準確性

高純氮氣或含氫氮氣均可作為載氣，方便用戶自由選擇

可快速接入的溫濕度檢定插口方便用戶進行快速校準

提供標準膜用於係統校準，保證檢測數據的準確性和通用性

高　　效

OX2/230的設計基於等壓法測試原理，融合了Labthink的三腔一體集成塊，在保證試樣獨立測試的基礎上，將試驗效率提高了3倍；同時，一台主機可以擴展連接9台衛星機，輕鬆實現30個試樣並行測試。

配置Labthink的三腔一體集成設計，既有效降低了係統的空間占用率，又極大的提高了檢測效率

三個測試腔均可進行獨立試驗，試驗過程互不幹擾，試驗結果獨立顯示

係統最多可支持10台儀器並行連接，建立30個試樣同時試驗的高效係統

可與水蒸氣透過率測試係統搭配，組成混合測試係統，由一台計算機統一控製，實現氧氣、水蒸氣透過率同時測試的高效、便捷的試驗方式

智　　能

OX2/230搭配了Labthink最新的操作軟件，具有人性化的操作界麵和智能化的數據處理功能；同時，在局域網的環境中，還支持Lystem^TM實驗室數據管理係統，統一管理試驗結果和試驗報告。

基於Windows的操作界麵，方便用戶操作和快速學習

支持試驗數據多格式存儲，方便數據導入導出

支持便捷的曆史數據查詢、比對、分析和打印等多種功能

支持Lystem^TM實驗室數據共享係統，統一管理試驗結果和試驗報告

產品配置

標準配置： 主機、計算機、專業軟件、通信電纜、真空脂、取樣器、供氣閥門管件
選購件： 衛星機、容器測試附件、容器測試控溫裝置、標準膜、取樣刀、真空脂
備注： 本機氣源接口係 1/8 英寸金屬管；氣源用戶自備
