醫藥軟塑包裝袋適宜的熱封參數的確定方案

1、意義

　　熱封強度是指軟塑包裝熱封邊的封合牢度，又稱熱合強度、密封強度，其強度值的高低與熱封溫度、熱封壓力、熱封時間等熱封參數有直接關係。若熱封參數設置過低，則熱封層很難真正融合在一起，熱封強度較低，易出現封口處開裂、漏氣等問題，且在切袋時易出現拉絲的現象，影響包裝袋的美觀；而熱封參數設置過高，熱封處易發生皺縮，甚至會導致包裝袋的熱封處出現根切的問題，引起包裝易在熱封根部發生破袋。故確定適宜的熱封參數意義深遠。

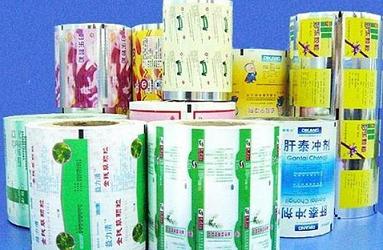

圖1　醫藥軟塑包裝卷膜

2、現狀

　　目前，國內還沒有出台有關軟塑包裝熱封參數如何確定的相關標準，本文是根據美國標準ASTM F2029-2008 《通過測量熱封強度確定軟塑包裝熱封性能的試驗方法》進行試驗的。

3、試驗樣品

　　某品牌顆粒狀藥品包裝用鍍鋁複合膜。

4、檢測設備

　　本文涉及了兩款檢測設備，分別為GHS-03雙五點熱封梯度儀和XLW(PC)智能電子拉力試驗機，兩款檢測設備均為濟南MD传媒视频機電技術有限公司自主研發生產的。

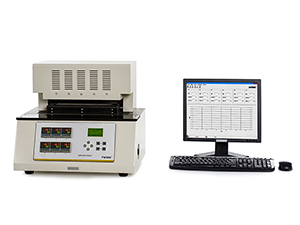

圖2　GHS-03雙五點熱封梯度儀

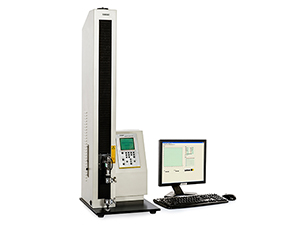

圖3　XLW(PC)智能電子拉力試驗機

4.1 試驗原理

　　整個試驗的基本原理是試樣在不同的熱封參數下進行熱封，根據試樣熱封後表麵狀態及熱封強度值，確定試樣的適宜熱封參數。

(1) GHS-03雙五點熱封梯度儀

　　本設備是采用熱壓封口的方式對試樣進行熱封。通過設置熱封壓力、熱封時間、熱封溫度等參數對試樣進行熱封，設備共有五個獨立控溫的熱封頭，可分別進行溫度的控製。

(2) XLW(PC)智能電子拉力試驗機

　　設備有上、下兩個夾具，上夾具可以上下移動，下夾具是固定的。試驗時試樣裝夾在兩夾具之間，兩夾具做相對運動，通過位於動夾頭上的力值傳感器和機器內置的位移傳感器采集試驗過程中的力值、位移變化，從而計算最終的試驗結果。

4.2 適用範圍

(1)GHS-03雙五點熱封梯度儀

l  適用於各種塑料薄膜、塑料複合膜、紙塑複合膜、共擠膜、鍍鋁膜、鋁箔、鋁塑複合膜等膜狀材料的熱封試驗。

l  通過特殊的定製，設備還可用於果凍杯蓋、塑料軟管等容器類材料的熱封試驗。

l  滿足多項國家和國際標準，如QB/T 2358、ASTMF2029、YBB00122003。

(2)XLW(PC)智能電子拉力試驗機

l  適用於熱封強度、拉伸性能、拉伸強度與變形率、拉斷力、抗撕裂性能、90度剝離、180度剝離等性能的檢測。

l  經過特殊定製或夾具，設備還可用於輸液袋蓋穿刺力，軟橡膠瓶塞、口服液蓋的穿刺或拉拔力，輸液袋蓋的拉拔力，膠帶解卷力，化妝刷、牙刷刷毛拉拔力，封口膜撕開力等多種包裝、產品性能的測試。

l  滿足多項國家和國際標準，ISO 37、GB/T2790、GB/T 2791、GB/T 10004、GB8808、GB/T 1040.1 ~ GB/T 1040.4、GB/T1040.5、QB/T 2358、QB/T1130、ASTM D882、ASTM D1938、ASTMD3330等20餘項國內外相關標準。

4.3 設備參數

(1)GHS-03雙五點熱封梯度儀

l  熱封溫度的控製範圍為室溫 ~ 250℃，控溫精度為±0.2℃；熱封壓力控製範圍為0.1MPa~ 0.7 MPa；熱封時間設置範圍為0.1 ~ 999.9 s。

l  數字P.I.D控溫技術不僅可以快速達到設定的溫度，還可以有效的避免溫度波動。

l  手動、腳踏兩種試驗啟動模式以及防燙傷設計，可以有效保證用戶使用的方便性和安全性。

l  設備可一次完成五組熱封試驗，準確、高效的獲得試樣熱封性能參數。

l  五個上封頭分別由五個氣缸控製，保證熱封過程的穩定性。

l  上、下封頭均可獨立控溫，為用戶提供了更多的試驗條件組合。

(2)XLW(PC)智能電子拉力試驗機

l  500 N、50N兩種規格的力值傳感器可供選擇，測試精度為0.5級。

l  根據相關標準規定，設備提供50 mm/min、100mm/min、150 mm/min、200mm/min、250 mm/min、300mm/min、500 mm/min七種試驗速度，可根據試驗標準要求自由設定。

l  1000 mm的超長行程可以滿足大變形率材料的測試。

l  限位保護、過載保護、自動回位以及掉電記憶等智能配置，保證用戶的操作安全。

l  一台試驗機集成拉伸、剝離、撕裂等七種獨立的測試程序，為用戶提供了多種試驗項目的選擇。

l  支持Lystem^TM實驗室數據共享係統，統一管理試驗結果和試驗報告。

5、試驗過程

　　(1) 從樣品表麵裁取長30 cm、寬15 cm的試樣6片。

　　(2) 打開GHS-03雙五點熱封儀，設置熱封壓力、熱封時間，下熱封頭的溫度可設定為某一溫度或保持室溫，上熱封頭的熱封溫度可按照一定的溫度梯度進行設置。

　　(3) 當上、下熱封頭達到設置溫度後，取其中2片試樣，疊放在一起（兩熱封麵相互接觸），將試樣的長邊放入熱封儀中進行熱封。

　　(4) 以(2)中提及的上熱封頭的最高熱封溫度為起點，根據一定的溫度梯度分別設置五個上熱封頭的熱封溫度，按照(3)中的步驟對試樣進行熱封，依次類推，直至試樣熱封完畢。

　　(5) 從每個熱封溫度對應的熱封邊上分別裁取寬15 mm的試樣條2個，每個試樣條的展開長度至少滿足10 cm。

　　(6) 打開XLW(PC)智能電子拉力試驗機，設置試樣寬度、試驗速度等參數信息。

　　(7) 將試樣條裝夾到上、下夾具之間，試樣條的長軸方向與兩夾具的中心線重合，點擊試驗選項，試驗開始。試驗結束後，儀器自動顯示試驗結果。

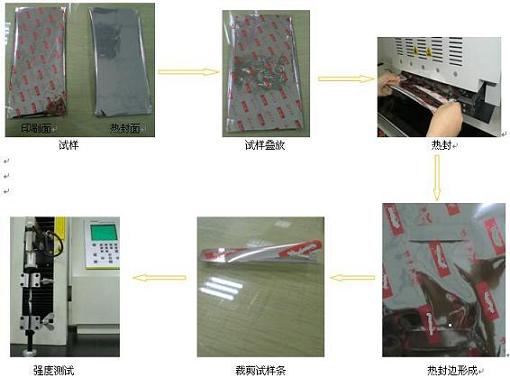

圖4　試驗過程圖

　　(8) 重複(7)操作，直至所有試樣條測試完畢。

6、試驗結果

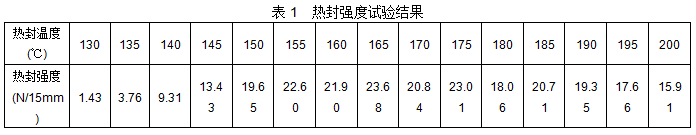

　　本文中，熱封壓力設置為0.3 MPa，熱封時間為1 s，下熱封頭溫度設置為100℃，上熱封頭的熱封溫度從130℃開始，以5℃的溫度梯度遞增，即最高的熱封溫度為200℃。每個熱封溫度下的熱封強度平均值見表1。XLW(PC)智能電子拉力試驗機的試驗結果精確為小數點後四位，本文中僅保留到小數點後兩位。

　　在試樣的熱封過程中，熱封溫度在180℃以上時，試樣的熱封部位出現皺縮的問題，故結合表1中的熱封強度值綜合評估該樣品的最佳熱封溫度範圍為155℃~ 175℃。

7、結論

　　熱封參數對醫藥軟塑包裝熱封口的熱封強度具有重要影響，通過GHS-03雙五點熱封梯度儀、XLW(PC)智能電子拉力試驗機兩款檢測設備可快速確定軟塑包裝的最佳熱封參數，可避免在包裝熱封機上摸索熱封參數時引起生產停工，或因熱封參數設置不當而引起包裝袋漏氣、破袋概率增加等問題。
