醫藥運輸用紙箱抗壓能力的監測方案

1、意義

　　紙箱的抗壓能力是指在運輸過程中，紙箱耐受外力擠壓、衝擊、堆碼等作用而不發生變形的能力。紙箱的抗壓能力是紙箱的重要性能，是對所運輸產品保護作用強弱的綜合體現。紙箱抗壓能力的優劣主要與紙張的合理搭配、結構及尺寸設計、邊壓強度、加工工藝、水分及運輸過程中的堆碼運輸方式等因素有關。若醫藥產品運輸用紙箱的抗壓能力較差，則在運輸的過程中，紙箱受擠壓、堆碼等外力的作用，易出現變形，甚至被壓潰，導致紙箱對醫藥產品的保護作用喪失。因此，加強對紙箱抗壓能力的監測是防止醫藥產品在運輸過程中出現損失的一種有效途徑。

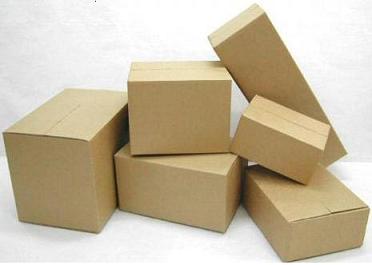

圖1　紙箱

2、現狀

　　紙箱的抗壓能力可通過抗壓強度進行檢測。目前，國內有關紙箱抗壓強度的檢測方法主要為GB/T 4857.4-2008《包裝運輸包裝件基本試驗第4部分：采用壓力試驗機進行的抗壓和堆碼試驗方法》。

3、試驗樣品

　　某公司生產的包裝醫藥產品的瓦楞紙箱。

4、試驗設備

　　本文采用濟南MD传媒视频機電技術有限公司自主研發設計的XYD-15K紙箱抗壓試驗機對樣品的抗壓強度進行檢測。

4.1試驗原理

　　通過模擬運輸過程中紙箱的受力情況，對紙箱施加壓力直至紙箱發生變形或壓潰，或使紙箱在設定的壓力下保持一定時間，測試紙箱發生變形或壓潰的時間。紙箱變形或壓潰時的壓力或時間即為紙箱的抗壓能力。

4.2適用範圍

(1) 本設備適用於瓦楞紙箱、蜂窩板箱等包裝件在恒定壓力下的變形量、恒定形變條件下的抗壓力值、被壓潰時的最大力值、堆碼試驗等性能的測試。

(2) 本設備適用於塑料桶(如盛裝食用油、礦泉水等用的桶類容器)、紙桶、紙盒、紙罐、集裝容器桶(IBC桶)等容器的抗壓試驗。

(3) 本設備符合多項國家和國際標準，如ISO 12048、GB/T 16491、GB/T 4857.4、ASTM D642、ASTM D4169、TAPPI T804、JIS Z0212等。

4.3設備參數

l  本設備的量程有15 KN、45KN兩種規格可供選擇。

l  設備的測試精度為1級。

l  力值分辨率為1 daN，形變分辨率為0.1 mm。

l  試驗速度分為5 mm/min、10mm/min、12.7 mm/min，用戶可根據標準要求進行設定。

l  係統采用微電腦控製，搭配PVC操作麵板，試驗過程自動完成。

l  係統提供了4種試驗方法，分別為定壓測形變、定形變測抗壓力、最大壓潰力、堆碼。

l  LED數碼顯示屏幕動態顯示試樣編號、試樣形變、實時壓力以及起始壓力。

l  極限行程保護、過載保護以及故障提示等智能配置，保證用戶的操作安全。

5、試驗過程

(1) 將紙箱試樣封好，放置在紙箱抗壓試驗機的下壓板上，並調整上壓板，使之與試樣接觸。

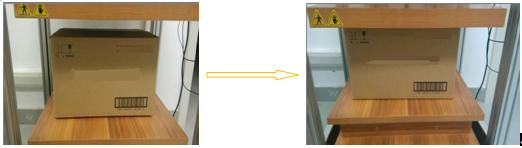

圖2　裝樣過程

(2) 設置試驗速度、預壓力、試樣高度等參數信息，點擊試驗選項，試驗開始。

(3) 上壓板向下運動，當達到預壓力後，設備開始記錄試樣的位移隨壓力的變化曲線，試驗結束後，儀器自動顯示試樣的抗壓強度和發生的變形量。

6、試驗結果

　　本次試驗共檢測了5個試樣，試樣的尺寸為22 cm(高)× 32 cm(長) × 30 cm(寬)，抗壓強度分別為3405 N、3462 N、3419 N、3455N、3431 N。

7、結論

　　紙箱的抗壓強度是衡量紙箱在運輸過程中耐壓程度的重要指標。XYD-15K紙箱抗壓試驗機是一款專業用於紙箱抗壓強度測試的檢測設備，試驗過程的操作簡單，智能化程度高，檢測精度高，可真實的顯示紙箱在實際運輸過程中的抗壓能力。LabthinkMD传媒视频始終致力於為全球客戶提供專業的檢測服務與檢測設備，除紙箱抗壓試驗機外，還可為您提供氧氣透過率測試儀、水蒸氣透過率測試儀、氣體透過率測試儀、膜分離測試分析儀、混合氣體滲透測試分析儀、醫藥包裝性能測試儀、密封試驗儀、撕裂度儀等多種類型的檢測設備，可以幫您多角度、全方位的獲悉包裝的性能，了解相關的檢測設備與服務信息，您可登陸濟南MD传媒视频公司網站查看或致電0531-85068566谘詢。濟南蘭光機電技術有限公司願借此與行業中的企事業單位增進技術交流與合作。
