BOPP煙膜收縮性能的檢測方法

1、意義

　　BOPP膜以其亮度高、光澤度好、挺度高、具有較高的阻濕性及保香性等優點而成為較理想的香煙包裝材料。BOPP膜的收縮性能直接影響到香煙外觀的平整、美觀。常見的煙包主要分為兩種，一種是軟煙盒，另一種為硬煙盒，對於前者一般要求包裝所用煙膜的收縮率較低、收縮力較小，防止因收縮過大而造成煙盒變形，甚至造成煙支擠壓變形，對於後者則要求煙膜的收縮率與收縮力相對較大，從而長期保持香煙平整、均勻、緊湊的包裝效果。因此加強對煙膜收縮性能檢測，確保收縮性能的適宜性及均勻性，對提高香煙的外觀品質意義深遠。

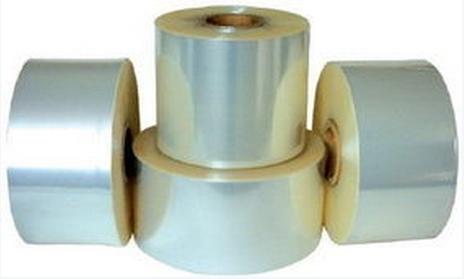

圖1  BOPP煙膜

2、現狀

　　目前國內尚未出台與BOPP煙膜有關的國家標準，該類膜可參考的標準有地方標準DB53/T 20-2008《煙用雙向拉伸聚丙烯薄膜》。有關收縮膜收縮性能的檢測方法主要有油浴法、烘箱法兩種，如GB/T 10003中規定的方法為烘箱法，GB/T 13519中規定使用油浴法。但無論使用哪種方法均隻能測試收縮膜的收縮率，對於薄膜在受熱收縮或冷卻過程中產生的力值卻無法測試，本文依據ISO 14616該標準進行檢測，該標準規定了收縮膜的收縮率、熱縮力、冷縮力等性能參數的檢測方法。

3、試驗樣品

　　某品牌香煙所使用的BOPP膜。

4、試驗設備

　　本文采用的試驗設備為依據ISO 14616研發的FST-02薄膜熱縮性能測試儀，該設備由濟南蘭光機電技術有限公司自主研發設計。

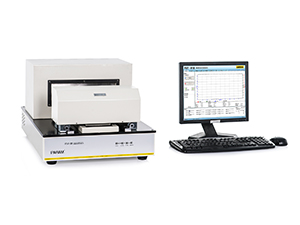

圖2  FST-02薄膜熱縮性能測試儀

4.1 試驗原理

　　收縮膜在加熱達到收縮溫度後，薄膜收縮，尺寸發生變化，同時產生一定的力值，本設備中分別配置了力值傳感器與位移傳感器，通過自動、實時的測試收縮膜在加熱、冷卻過程中產生的位移與力值變化，得到收縮膜的收縮率、熱縮力、冷縮力等指標參數。

4.2 設備參數

l  收縮力的測試量程為0.2 ~ 30 N，測量精度為±0.2%；熱縮位移的量程為0.125 ~ 70 mm，測量精度為±0.125mm。可精確測定試樣的熱縮性能參數。

l  溫度控製範圍為室溫 ~ 210℃，控製精度為±0.5℃。

l  設備可同時測試3組試樣。

l  設備可實時顯示試驗過程中的熱縮力、冷縮力、熱收縮率。

4.3 適用範圍

(1)可用於測試熱收縮薄膜材料在一定的試驗條件下所產生的熱縮力、冷縮力、收縮率的大小。

(2)適用於ISO 14616、DIN 53369標準。

5、試驗過程

(1)製樣：用取樣器沿BOPP煙膜樣品的縱向裁取寬度為15.0mm、長度大於100 mm的試樣10條，分別用專用製樣器對試樣進行穿孔。將製好的試樣分成5組，每組中的2條試樣分別用於收縮率與收縮力的測試。用同樣的方法沿橫向裁取5組試樣。

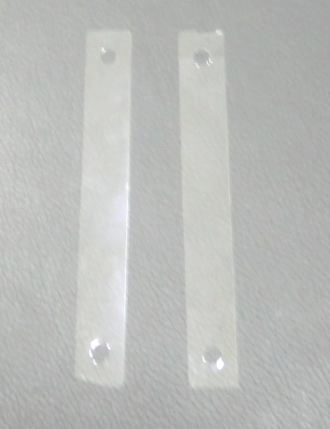

圖3　一組試樣

(2)厚度測試：至少測試3點，試樣的厚度為測試結果的算術平均值。

(3)試樣裝夾：從縱向或橫向的試樣中取出3組試樣，裝夾於設備的3組夾具中。

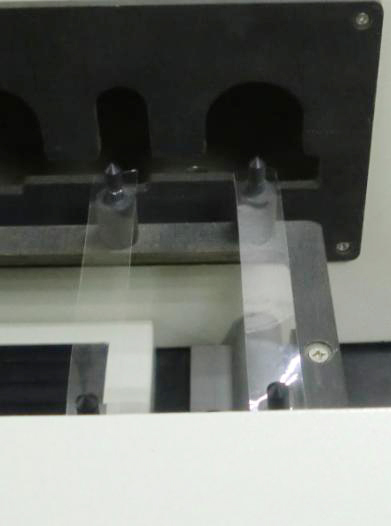

圖4　每組試樣裝夾圖

(4)參數設置：設置加熱艙的試驗溫度、結束溫度等試驗參數，點擊開始試驗選項，試驗開始。

(5)測試：當設備加熱艙內的溫度達到試驗溫度後，試樣自動進艙，試驗開始計時，試樣受熱收縮並產生熱縮力，當熱縮力滿足設置條件後，試樣自動出艙，此後產生的力值為冷縮力。設備自動記錄並實時顯示試樣進艙到試驗結束過程中的熱縮力、冷縮力、收縮率。試驗結束後，設備顯示每組試樣的最大收縮率、最大熱縮力、最大冷縮力。

(6)重複(3) ~ (5)的操作，直至橫、縱向的5組試樣均完成測試。

6、試驗結果

　　本文測試的BOPP煙膜樣品的縱向收縮率為8.34%，冷縮力為0.08N，熱縮力為0.31 N；橫向收縮率為15.07%，冷縮力為1.29 N，熱縮力為2.71 N。

7、結論

　　FST-02薄膜熱縮性能測試儀是一款可同時測試收縮膜收縮率與收縮力的檢測設備，克服了傳統檢測設備和檢測方法無法測試收縮膜收縮力的缺陷，且試驗的溫度控製精準，試驗結果的精度高，重複性好，操作簡單，是一款實用性較強的檢測設備。LabthinkMD传媒视频是以研發生產包裝檢測設備、提供包裝檢測服務而著稱的公司，涉及的檢測設備與服務涵蓋了食品、藥品、汽車、紡織、日化、保健品等多個領域，了解相關的服務信息您可登陸濟南MD传媒视频公司網站查看或致電谘詢。愈了解，愈信任！濟南MD传媒视频機電技術有限公司願借此與行業中的企事業單位增進技術交流與合作。
