軟塑煙膜包裝（zhuāng）在較高溫度下爽滑性的驗證方法

　　香煙盒外部使用的軟塑煙膜多為雙向拉伸聚丙烯薄膜(BOPP)，該類材料具有高（gāo）透明度和光澤度，良好（hǎo）的收縮性（xìng）及一定的阻濕性和（hé）保香性等（děng）優點。摩擦（cā）係數是煙膜的（de）重要性能指標，其性能的優劣關係到香煙包裝速度快慢、包裝機能否穩定運行及包裝效果的好壞。煙膜的摩擦係數涉及包裝膜（mó）外表麵與金屬間的摩擦係數（shù）、包裝膜內（nèi）表麵與（yǔ）煙包紙盒之間的摩擦係數，通常煙膜外表麵的摩擦係數應較低，而內表麵的（de）摩擦係數要求較高。一般而言，軟塑（sù）包裝摩擦係數的大小與包裝膜自身溫度高低有很大關係，在香煙的生產現場，包裝膜的內表麵與煙包紙盒相互（hù）接觸產生摩擦力的過（guò）程是在常溫下進行的，然而在包裝設備的運行過程中設備各部（bù）件的溫（wēn）度是高於室溫的，故包裝膜外表麵在設備上滑動運行時產生的摩擦係數與包裝膜常溫下的（de）摩擦係數存在較大差別。

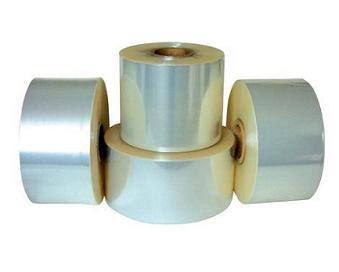

圖1　軟（ruǎn）塑煙膜包裝

2、現狀

　　國（guó）內有關軟塑包（bāo）裝摩擦係數的測試標準為（wéi）GB 10006-1988《塑料（liào）薄膜和薄片摩擦（cā）係數測定方法》，該標準中要求試驗是（shì）在標準環境下進行（háng）的，本文則參考美國（guó）標準ASTM D1894檢測試樣在60℃條件下的（de）摩擦係（xì）數。

3、試驗（yàn）樣品

　　某品牌香煙包裝用軟塑（sù）包裝膜。

4、試驗設備

　　濟南MD传媒视频機電技術有限公司自主研發設計的C620H摩擦係數-剝離試驗儀（yí）。

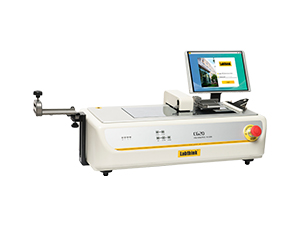

圖（tú）2  C620H 摩（mó）擦係（xì）數（shù）-剝離試（shì）驗儀

4.1 測（cè）試原理

　　本試驗的檢測依據來源於（yú）摩擦係數的定義——摩擦力與垂（chuí）直於接觸麵的壓力的比值。通過已知重量的砝碼向試樣施加一定的垂直壓力，然後測（cè）試試樣從相（xiàng）對靜止到對相對（duì）滑動的過程中產（chǎn）生的最大靜摩擦力、滑動（dòng）摩擦力，即可得到試樣的靜摩擦係數、動摩擦係數。

4.2 適用範圍

　　(1) 本設備適用於塑料薄膜、薄片、箔（bó）片、紙張、紙（zhǐ）板（bǎn）、編織袋、織物、通信電纜光纜用（yòng）金屬材料複合（hé）帶、輸送帶、紡織、造紙等相關材（cái）料的動、靜摩擦係數。

　　(2) 本設（shè）備適用於膠粘複合製品、醫（yī）用貼（tiē）劑、離型（xíng）紙、保護膜等產品的剝離強度的測（cè）定（dìng）。

　　(3) 本設備可滿足（zú）多項國家（jiā）和國（guó）際標準，如ISO 8295、ISO8510-2、GB 10006、GB/T2790、GB/T 2791、GB/T 2792、ASTMD1894、ASTM D4917、ASTM D3330、TAPPIT816、TAPPI T549。

4.3 設備（bèi）技術優勢與參數

l  儀器提（tí）供摩擦（cā）係數、剝離兩種試驗模式；

l  創新滑塊自動升降技術，確保（bǎo）滑塊駐留時間精（jīng）確，從而獲得摩擦係（xì）數的高（gāo）重複性。

l  試驗台麵和測試滑塊均經過消磁處理和剩磁檢測（cè），無任何磁性，降低測試誤差。

l  寬範圍、高精度、高均勻性的試驗平台自動溫控係（xì）統（tǒng），實現試樣（yàng）在不同溫度下摩擦係數（shù）精確測試。

l  量程規格：5N（標配）；10N、30N、50N、100N（可選（xuǎn））。

l  力值（zhí）精度：示值±0.5%（10%FS-100%FS）；±0.05%FS（傳感器規格的（de）0%-10%）。

l  試驗速度：0～500 mm/min（可任意設定整數）。

l  試驗（yàn）溫度：室（shì）溫～100℃。

l  試驗平台（tái）：400mm×150mm。

l  行程：10～300mm。

l  試樣厚度：≤ 2mm。

l  滑塊規格：重量：200g。

5、試驗過程

　　(1) 沿（yán）試（shì）樣的縱向均勻裁取6.35 cm × 10 cm、25 cm ×13 cm兩種規格試樣（yàng）各3片，從每種規格的試（shì）樣中各取出1片試樣組成一組試（shì）樣（yàng），形（xíng）成3組試樣。

　　(2) 選擇摩擦係數試驗模式，設置試驗速度、試驗溫度、行程等試驗參數。

　　(3) 將（jiāng）6.35cm × 10 cm煙膜試樣裝夾在滑塊上，試樣的內表麵與滑塊（kuài）直接接觸；待試（shì）驗平台達到設（shè）定溫度後，將25 cm × 13 cm試樣（yàng）平鋪在試驗平台上，用膠帶或試樣固定裝置固定，試樣的外表麵朝上。形成一（yī）個測試試樣外表麵（miàn）間摩擦係數的係統，裝夾試樣的過程中手不能碰觸試樣的（de）測試麵，且（qiě）試樣應平整、無皺褶。

　　(4) 用連接（jiē）裝置將滑塊與力值（zhí）傳感器連接，然後將（jiāng）滑塊無衝擊的放在固定於試驗平台上的試樣中間部位，使試樣的滑行方（fāng）向與（yǔ）試驗方向平行。

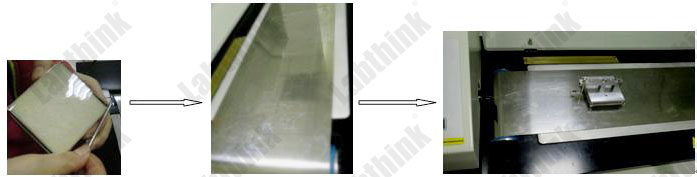

圖3　試樣裝夾過（guò）程（chéng）

　　(5) 點（diǎn）擊開始選項，試驗開始。設備根據試驗過程中的力值變化，自（zì）動計算摩擦係數並顯示試驗結果（guǒ）。

6、試驗結果

　　本文測試的煙膜在60℃下（xià）的摩（mó）擦係數的平（píng）均值分別為：靜摩擦係數0.511，動摩擦係數為0.469。

7、結論

　　由於香煙包裝設備運行過程中，設備的溫度往往高於室溫，這種溫度的變化極有可能（néng）影響煙（yān）膜與設備（bèi）間的摩擦係數，因（yīn）此在包裝（zhuāng）設備實際可達到的溫度條件下測試煙膜的摩擦係數才能真正反映煙膜在（zài）使（shǐ）用過程中的爽滑性能。C620H摩擦係數-剝離（lí）試驗儀是一款性（xìng）價比較高的檢測設（shè）備，除（chú）可用於（yú）煙膜動、靜摩擦係（xì）數的測試外，還可用於醫用貼劑、離型紙等試樣剝離強度的測試，且設備的操作（zuò）簡單、測試（shì）結果的精度高、重複性好。LabthinkMD传媒视频作（zuò）為包裝檢測設備研（yán）發與製造業的（de）翹楚（chǔ），始終致力於為全球客（kè）戶提供專業、高端的包裝檢測設備和檢測服務，現有（yǒu）檢（jiǎn）測設（shè）備涵蓋了包裝的阻隔性、收縮性、抗衝（chōng）擊與抗穿刺、柔韌性、熱封性能、熱粘（zhān）性（xìng）能、厚度、溶劑殘留、蒸發殘渣等性能指標。了解相關的檢測設備，您可登陸濟南MD传媒视频公司網站（zhàn）查看或直接致電谘詢。濟南MD传媒视频機電技術有限公司願（yuàn）借此與行業中的企事業單位增進（jìn）技術交流與合作。
