橡膠阻水性測試方法概況

　　橡膠是一種富有彈性的高分子化合物，在較小的外力作用下能產生較大的形變，外力撤銷後即恢複原狀，因而是密封、防護材料的最佳選擇之一。橡膠廣泛的應用於食品、藥品、工業的各個方麵，例如以墊片、墊圈的形式出現在食品或藥品包裝瓶蓋處或機械設備中以起到密封、減震、緩衝的作用，或以電線電纜絕緣外殼形式作為防護材料應用於工業領域等。

橡膠的阻水性能分析

　　不同的使用需要，橡膠的種類和製造工藝多有不同，但企業對橡膠材料物理性能的質控項目卻是基本一致的，這點可以從我國現行的橡膠製品相關標準中窺見一斑。以《HGT 2944-2011 食品容器橡膠墊片》、《YBB00222004-2015口服製劑用矽橡膠膠塞、墊片》、《GB 7594 3-1987 電線電纜橡皮絕緣和橡皮護套》三項標準為例，物理性能指標主要集中在拉伸強度、拉斷伸長率、扯斷永久變形、硬度、老化係數前後性能變化等機械性能方麵。上述機械性能的要求最終是為了獲得良好的密封防護效果，防止外界氧氣、水蒸氣的滲入對內容物性質產生影響。但筆者認為，橡膠材料良好的密封防護作用，除了與上述機械性能有關外，還取決於橡膠材料自身的阻隔性能，即對氣體、水蒸氣的阻隔。內外因素相互配合方能達到最佳的密封效果。

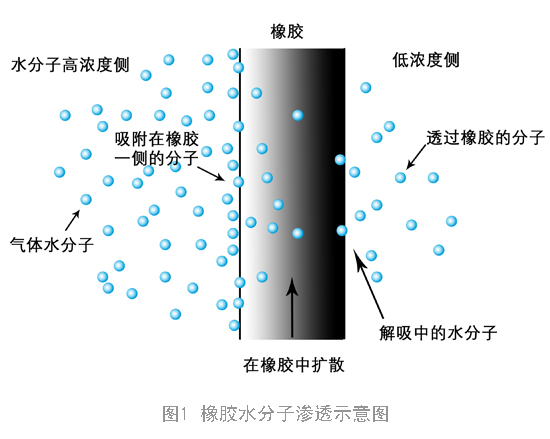

　　橡膠材料的阻水性，是針對特定滲透對象而言，通常包括水蒸氣和液態水，指的是橡膠材料對滲透對象從高濃度側滲透通過材料進入低濃度側的阻隔性能。整個滲透過程可以分為吸附、溶解、擴散、解析幾個部分，高濃度側的水分子吸附在材料表麵，溶解進入材料中在其內部進行擴散，繼而從低濃度側解析出來，整個過程如圖1。 整個滲透過程進行的快慢由兩個因素決定，一是水分子在橡膠材料裏滲透溶解的快慢，由溶解度參數表示；二是水分子在橡膠基體內移動的快慢，由擴散係數表示。不同種類、加工工藝、不同厚度的橡膠材料，其對水分子的溶解度係數和擴散係數往往大有差異。因此，獲得準確的橡膠材料對水分子的透過率是把握橡膠阻水性的最直接方法。

橡膠的阻水性能測試方法介紹

　　在實際應用中，水分子對橡膠材料的滲透影響是非常大的。當橡膠作為電線電纜絕緣材料的包覆製品時，要具有較強的抗滲水性和較低的水蒸氣滲透性，否則水分子將嚴重損壞其電氣性能；用於包裝容器的密封材料時，更對水蒸氣的滲透率有著嚴苛的要求，以避免水分過多引起內容物變質。在目前的橡膠材料標準體係中，尚無明確的橡膠阻水性測試方法規定，采用最多的主要有三種方法：《GB/T 1037 塑料材料和片材透水蒸氣性試驗方法 杯式法》、《ASTM E96Standard Test Methods for Water Vapor Transmission of Materials》（譯：材料的水蒸氣滲透性標準試驗方法）、以及《ISO 1420-2001 Rubber- or plastics-coated fabrics - Determination ofresistance to penetration》（譯：橡膠或塑料塗覆織物.耐水滲透性測定）。前二者側重於材料的水蒸氣滲透，而後者更集中在材料在一定水壓下的滲透性的研究上，三者在測試方法上既有相似性又存在差異，需根據實際測試需要差別選擇。

　　方法一：GB/T 1037-88

　　該試驗方法基於“在規定溫度、相對濕度條件下，試樣兩側保持一定的水蒸氣壓差，測量透過試樣的水蒸氣量，計算水蒸氣透過量和透過係數”的原理，通過稱重裝有幹燥劑的透濕杯增加的質量來計算材料的透水蒸氣性，因而得名“增重法”，又稱“幹燥劑法”。具體方法為：將幹燥劑放入清潔的透濕杯皿中至據試樣表麵約3mm為宜。將杯皿放入透濕杯中，再置入杯台上，將試樣放在杯子正中，加上杯環和壓蓋，蠟封。將封好的透濕杯進行稱量，放入23±0.6℃，相對濕度90±2%的恒溫恒濕箱內，16h後取出稱量。再將透濕杯重新放入恒溫恒濕箱內，間隔24h，48h和96h再次稱重，直至相鄰兩次質量增量相差不大於5%時，結束試驗。需要注意的是，每次稱量時，透濕杯的先後順序一致，稱後輕微震動杯體使其中幹燥劑混合均（jun1）勻，幹燥劑的吸濕總量不能超過10%，否則影響測試結果。

　　這一標準修訂於1988年，重點突出了各個透視性能參數的定義以及測試原理，但在實際操作中蠟封的方法操作難度大，密封效果不甚理想。標準中規定的相對濕度過於單一，不利於非標條件的透濕測試。

　　方法二：ASTME96-2012

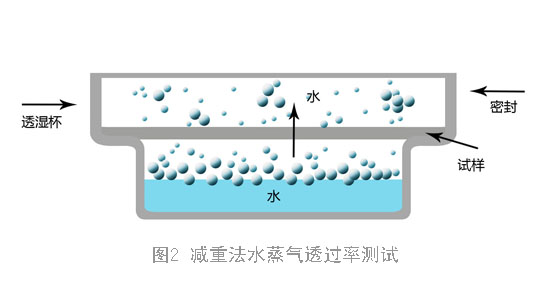

　　ASTM E96製定於1953年，至今曆史最久的透濕性測試方法標準。該方法相對與於第一種，最大的不同在於其同時包括了增重法和減重法兩種測試方法。減重法（即水蒸氣法）將增重法試驗過程中高低濕側相互置換，在透濕杯皿中放入蒸餾水，使試樣朝向杯內的一側保持高濕，另一側保持幹燥，通過稱重透濕杯減少的質量來測定水蒸氣透過試樣材料的透過率，如圖2。ASTM E96標準認定這兩種測試方法皆為基本試驗方法，試驗結果存在差異是必然的，沒有可比性，在實際測試時應該按照材料的實際應用環境選擇采用哪一種方法。

　　筆者搜集了四種同厚度的橡膠片材，命名為1#矽膠、2#乙丙橡膠、3#丁基橡膠、4#氯丁橡膠。借助濟南MD传媒视频包裝安全檢測中心的W3/0120水蒸氣透過性測試儀，在相同的溫度、濕度條件下，采用ASTM E96的減重法分別對上述試樣進行水蒸氣透過量檢測，結果如表1。

表1 四種橡膠材料的水蒸氣透過率

　　從試驗數據看，1#矽膠的水蒸氣阻隔性最差，2#乙丙橡膠和3#丁基橡膠最優，其水蒸氣透過率是矽膠的1.86%和1.24%。4#氯丁橡膠的阻濕性處於中間階段。以此為參考，對水蒸氣比較敏感的產品建議采用2#或3#橡膠材料進行密封或防護，而矽膠可以應用於對橡膠產品阻水性能要求不高的產品上。

　　方法三：ISO1420-2001

　　此項標準提供給了一種在固定時間周期內對橡膠材料施加靜水壓時，橡膠材料抗滲水性的測試方法，較方法一和二更偏重於液態水的阻隔性測試。試驗儀器由一個帶試樣夾持裝置的敞口容器和壓力計組成。敞口容器上部試樣的測試麵積為100cm²，底部設計一個進水口，容器上方有一個孔徑周長不大於3cm，由直徑為0.1cm-0.12cm的金屬絲製成，用於防止試樣變形的金屬網。打開進水閥，注入水流直至溢出為止，將試樣測試麵朝下夾持在容器上，裝上金屬網。再次打開進水閥使容器中的壓力在1min±10s內加壓至規定壓力值（此值應≤30kPa）,調節進水閥保持此壓力2min±10s。觀察試樣暴露在空氣中的部分是否有滲水點。按此試驗五個試樣，若均未出現水滲透點，即試樣材料通過測試。除此之外，也可照此法測定橡膠材料的最終靜水壓值，以一定的速率持續增壓，直到試樣出現水滲透點為止，記錄此時的靜水壓值，最終取五個試樣的平均值。
　　綜上所述，當橡膠材料作為密封和防護材料實際應用時，其阻水性的高低對水蒸氣和液態水的滲透影響有著極其重要的作用。目前，橡膠阻水性的測試多采用上述三種方法，囊括了水蒸氣的滲透測試和液態水的滲透測試，針對性強，覆蓋麵廣，操作簡單，對橡膠材料的性能控製和改進具有較強的指導意義。
